مقاومت پیچهای: قلب تپندهٔ کنترل جریان در مدارهای الکترونیکی
مقاومت الکتریکی چیست و چرا به آن نیاز داریم؟
برای درک مقاومت پیچهای، ابتدا باید با مفهوم کلی مقاومت الکتریکی آشنا شویم. تصور کنید آب در یک شلنگ در حال جریان است. اگر با انگشت خود دهانهٔ شلنگ را کمی ببندید، مقاومتی در برابر جریان آب ایجاد میکنید و فشار آب کاهش مییابد. در دنیای الکتریسیته، سیمها مانند شلنگ هستند و الکترونها نقش آب را بازی میکنند. یک مقاومت2 دقیقاً مانند آن انگشت عمل میکند؛ یعنی با ایجاد مانع در مسیر حرکت الکترونها، شدت جریان الکتریکی3 را کنترل میکند.
این کنترل برای محافظت از قطعات حساس (مانند یک لامپ کوچک در برابر باتری قوی) و یا تنظیم میزان روشنایی یک چراغ، حیاتی است. واحد اندازهگیری مقاومت اهم4 است که با نماد $\Omega$ نشان داده میشود.
مقاومت پیچهای چگونه ساخته میشود؟

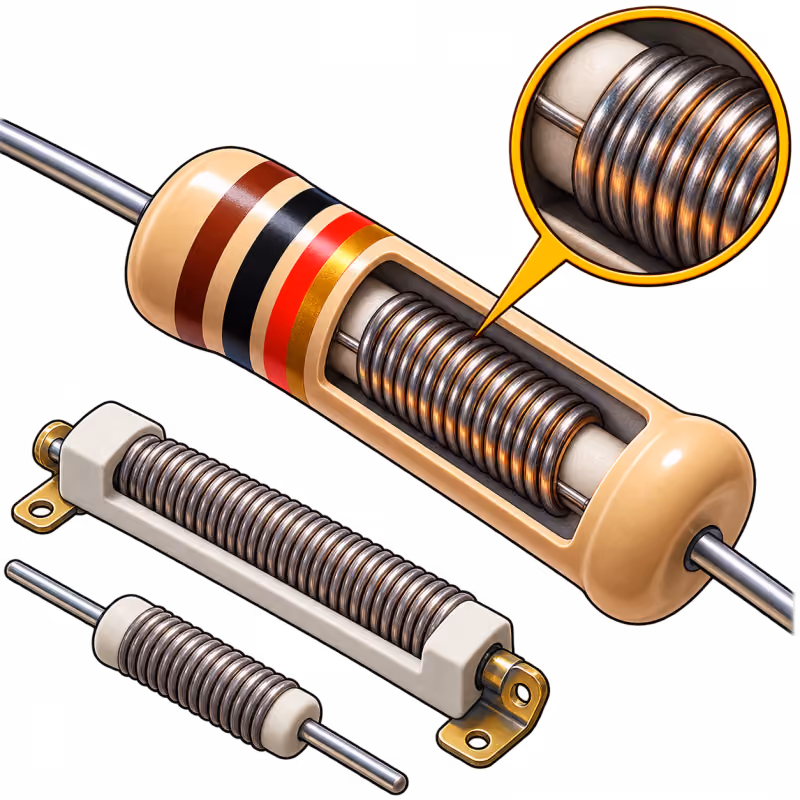

یک مقاومت پیچهای، سادهترین و قدیمیترین نوع مقاومت است. ساختار آن بسیار شبیه به یک فنر یا سیمپیچ است. یک سیم بلند از جنس آلیاژی مخصوص (مانند آلیاژ نیکل-کروم5 که به آن نیکروم6 نیز میگویند) به دور یک هستهٔ عایق (مانند سرامیک، پلاستیک فشرده یا فیبر) پیچیده میشود. این سیم خاص دارای مقاومت ذاتی بالایی است. با پیچیدن سیم، طول مسیری که جریان الکتریکی باید طی کند، افزایش مییابد و در نتیجه، مقاومت کلی قطعه بیشتر میشود.
هر چه سیم نازکتر و بلندتر باشد، مقاومت ایجاد شده بزرگتر خواهد بود. برای محافظت از سیمپیچ در برابر آسیبهای فیزیکی و اکسیداسیون، معمولاً کل ساختار را داخل یک پوشش عایق از جنس سیلیکون یا لعاب قرار میدهند.
| نوع مقاومت | مواد تشکیلدهنده | مزیت اصلی | معایب اصلی |
|---|---|---|---|
| مقاومت پیچهای | سیم مقاومتی، هستهٔ عایق | دقت و پایداری بالا در توانهای زیاد | اندازه بزرگ، القایی بودن در فرکانسهای بالا |
| مقاومت کربنی7 | مخلوط کربن و رزین | ارزان، اندازه کوچک | دقت پایین، نویز زیاد |
| مقاومت لایهای8 | لایهٔ نازک فلز یا اکسید فلز | دقت خوب، عملکرد مناسب در فرکانسهای بالا | تحمل توان پایینتر نسبت به نوع پیچهای |
ویژگیهای منحصر به فرد مقاومتهای پیچهای
این مقاومتها به دلیل ساختار خاص خود، ویژگیهای مهمی دارند که آنها را برای کاربردهای خاصی ایدهآل میکند.
تحمل توان بالا: این مهمترین ویژگی آنهاست. توان، معادل گرمای تولید شده در مقاومت است و با واحد وات9 اندازهگیری میشود. از آنجایی که سیم استفادهشده در این مقاومتها ضخیم و از جنس فلز بادوام است، میتوانند گرمای زیادی را بدون سوختن تحمل کنند. شما میتوانید مقاومتهای پیچهای با توان 1 وات، 10 وات، 100 وات و حتی بیشتر را در بازار پیدا کنید.
دقت و پایداری: مقدار مقاومت این قطعات در برابر تغییرات دما بسیار پایدار است. یعنی اگر محیط گرم یا سرد شود، مقدار اهم آن تقریباً ثابت میماند. همچنین، آنها را میتوان با دقت بسیار بالا (تلرانس10 پایین) ساخت.
معایب: بزرگترین عیب آنها، اندازهٔ فیزیکی بزرگتر نسبت به انواع دیگر مقاومتهاست. همچنین، به دلیل ساختار سیمپیچی، در مدارهای با فرکانس بالا مانند رادیو، مانند یک سلف11 عمل میکنند که این پدیده میتواند عملکرد مدار را مختل کند. برای رفع این مشکل، نوع خاصی به نام مقاومت پیچهای غیرالقایی12 ساخته شده است.
کاربرد مقاومت پیچهای در زندگی روزمره و صنعت
شما هر روزه بدون آن که بدانید از محصولاتی استفاده میکنید که در آنها از مقاومت پیچهای بهره گرفته شده است.
وسایل گرمایشی برقی: هیترهای برقی، سماور برقی، توستر و سشوار همگی از مقاومتهای پیچهای قدرتمند برای تولید گرما استفاده میکنند. در این وسایل، هدف اصلی تبدیل انرژی الکتریکی به گرماست و مقاومت پیچهای این کار را بهخوبی انجام میدهد.
منبع تغذیههای صنعتی: در منابع تغذیهای که جریان زیادی را به موتورها یا ماشینآلات میرسانند، از این مقاومتها برای محدود کردن جریان راهاندازی یا توزیع بار استفاده میشود.
سیستمهای ترمز: در برخی قطارها و آسانسورهای بزرگ، از این مقاومتها به عنوان بار ساختگی13 یا ترمز مقاومتی استفاده میشود تا انرژی الکتریکی اضافی را به گرما تبدیل کرده و سرعت سیستم را کنترل کنند.
مثال ساده: یک دیمر14 لامپ رومیزی قدیمی را در نظر بگیرید. وقتی شما پیچ دیمر را میچرخانید، در واقع در حال تغییر طول سیم مقاومتی پیچهای داخل آن هستید. با افزایش طول سیم فعال در مدار، مقاومت بیشتر شده و در نتیجه جریان کمتری به لامپ میرسد و نور آن کم میشود.
اشتباهات رایج و پرسشهای مهم
پاسخ: خیر، همیشه این کار امکانپذیر نیست. اگر مدار شما به توان بالا (مثلاً بیش از 1 وات) نیاز دارد، استفاده از یک مقاومت کربنی کوچک باعث داغ شدن شدید و سوختن فوری آن میشود. همیشه باید به توان مجاز مقاومت که روی بدنه آن نوشته شده یا از روی اندازهاش قابل تشخیص است، توجه کنید.
پاسخ: بله، تولید گرما عملکرد اصلی این مقاومتها در بسیاری از کاربردهاست. آنها برای تحمل این دما طراحی شدهاند. با این حال، باید مطمئن شوید که در نزدیکی مواد قابل اشتعال نصب نشدهاند و فضای کافی برای خنکشدن (تهویه) اطراف آنها وجود دارد.
پاسخ: هر دو شبیه به هم سیمپیچی شدهاند، اما هدف آنها متفاوت است. هدف اصلی یک مقاومت، مقاومت خالص در برابر جریان و تبدیل انرژی الکتریکی به گرماست. اما هدف یک سلف، ذخیرهسازی انرژی در یک میدان مغناطیسی و مقاومت در برابر تغییرات جریان است. سلف در جریان مستقیم (DC) تقریباً مقاومتی ندارد، اما مقاومت پیچهای هم در جریان مستقیم و هم متناوب (AC) مقاومت نشان میدهد.
پاورقی
1 مقاومت پیچهای (Wire-wound Resistor)
2 مقاومت (Resistor)
3 جریان الکتریکی (Electric Current)
4 اهم (Ohm)
5 نیکل-کروم (Nickel-Chromium)
6 نیکروم (Nichrome)
7 مقاومت کربنی (Carbon Composition Resistor)
8 مقاومت لایهای (Film Resistor)
9 وات (Watt)
10 تلرانس (Tolerance)
11 سلف (Inductor)
12 مقاومت پیچهای غیرالقایی (Non-Inductive Wire-wound Resistor)
13 بار Dummy (Dummy Load)
14 دیمر (Dimmer)
