چرخنده (روتور): بخش متحرک اصلی در موتورهای الکتریکی
در این مقاله با بخش چرخنده (روتور) موتور الکتریکی آشنا میشوید. چرخنده جزئی است که با استفاده از نیروی الکترومغناطیسی میچرخد و انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند. مفاهیمی مانند میدان مغناطیسی دوار، گشتاور، قطبهای آهنربایی، و تفاوت چرخنده در موتورهای جریان مستقیم و متناوب توضیح داده خواهد شد. همچنین انواع روتور مانند قفسسنجابی و سیمپیچی شده با مثالهای ساده و جدولهای مقایسه ارائه میشود.
چرخنده چیست و چه نقشی در موتور دارد؟
بخش اصلی تولید حرکتچرخنده که در زبان انگلیسی rotor۱ نامیده میشود، بخش متحرک درون یک موتور الکتریکی است. هر موتور از دو بخش اصلی تشکیل شده: استاتور۲ (بخش ثابت) و چرخنده (بخش گردان). استاتور معمولاً به منبع برق وصل است و یک میدان مغناطیسی میسازد. چرخنده در برابر این میدان واکنش نشان میدهد و شروع به چرخیدن میکند. این چرخش میتواند به محور موتور منتقل شود و دستگاههایی مانند پنکه، مته، ماشین لباسشویی یا اسباببازی را به حرکت درآورد.
برای درک بهتر، یک آهنربای میلهای را در نظر بگیرید. اگر آهنربای دیگری را نزدیک آن کنید، آهنرباها یا همدیگر را جذب یا دفع میکنند. در موتور، استاتور نقش یک آهنربای بزرگ ثابت دارد و چرخنده مانند آهنربایی است که مجبور به حرکت میشود. با تغییر جهت جریان برق، نیروی دفع و جذب مداوم باعث چرخش میشود.

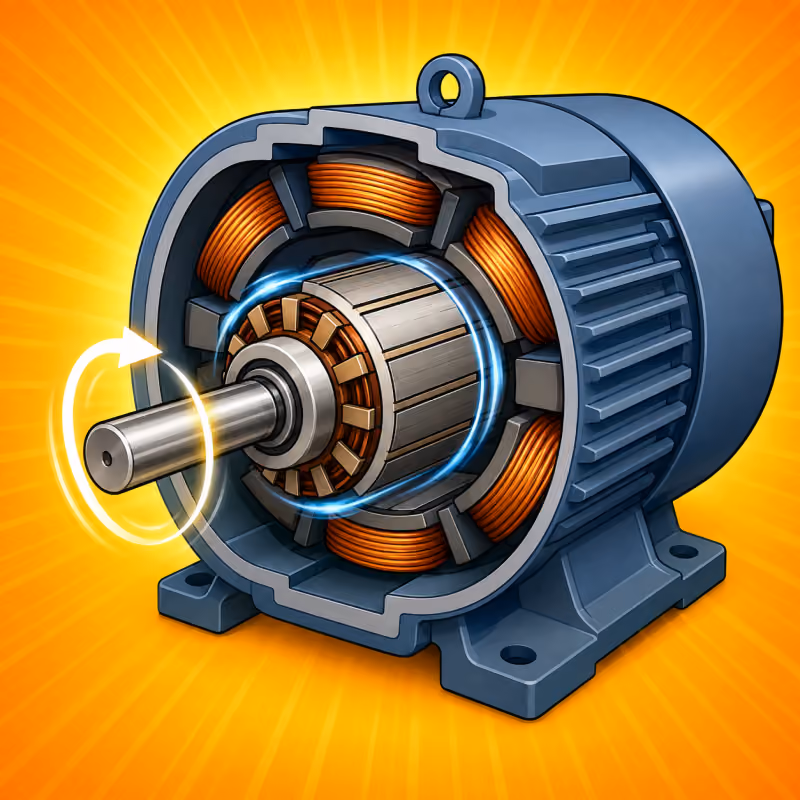

ساختار درونی چرخنده: هسته، هادیها و محور
یک چرخنده معمولی از سه قسمت ساخته شده است:
- هسته فرومغناطیسی: معمولاً از ورقههای نازک فولاد سیلیکونی ساخته میشود. ورقهورقه بودن هسته از اتلاف انرژی به شکل گرما جلوگیری میکند. این هسته مسیر آسانتری برای عبور شار مغناطیسی فراهم میکند.
- هادیها (سیمپیچها): روی هسته، سیمهای مسی به دور شیارها پیچیده میشوند. جریان برق در این هادیها باعث ایجاد میدان مغناطیسی دوم میشود.
- محور (شفت): یک میله فلزی محکم که از مرکز چرخنده عبور میکند و نیروی چرخش را به بیرون منتقل میکند.
در موتورهای ساده جریان مستقیم (DC)، چرخنده دارای یک قسمت به نام کلکتور۴ (جمعکننده) است که جریان برق را از استاتور به سیمپیچهای در حال چرخش منتقل میکند. جاروبکهای زغالی روی کلکتور میلغزند تا همیشه ارتباط الکتریکی برقرار بماند.
انواع چرخنده از نظر جریان و ساختار
| نوع چرخنده | جنس هادیها | ویژگی اصلی | کاربرد نمونه |
|---|---|---|---|
| قفسسنجابی (آسنکرون) | میلههای مسی یا آلومینیومی بدون عایق | ساده و ارزان، جریان توسط القا منتقل میشود | پمپ آب، پنکههای صنعتی |
| سیمپیچی شده (با لغزش) | سیم مسی لعابی روی هسته | قابلیت کنترل سرعت و گشتاور بالا | جرثقیل، آسانسور، بالابر |
| چرخنده آهنربای دائم (DC) | بدون سیمپیچ (آهنربای نئودیمیوم) | بدون جریان در روتور، راندمان بالا در اندازه کوچک | اسباببازی، درونرایانه، برفپاککن |
اصول فیزیک حرکت: گشتاور و میدان دوار
برای محاسبه گشتاور تولید شده توسط چرخنده از رابطه زیر استفاده میشود:
$ \tau = k \cdot \Phi \cdot I_a $در این رابطه $ \tau $ گشتاور (بر حسب نیوتنمتر)، $ \Phi $ شار مغناطیسی هر قطب، $ I_a $ جریان آرمیچر (چرخنده) و $ k $ ضریب ثابت مربوط به ساختار موتور است. هرچه جریان چرخنده بیشتر باشد، گشتاور قویتر خواهد بود.
در موتورهای جریان متناوب (AC) سه فاز، یک میدان مغناطیسی دوار در استاتور ایجاد میشود. سرعت میدان دوار (سرعت سنکرون) از فرمول زیر به دست میآید:
$ n_s = \frac{120 \cdot f}{P} $که در آن $ n_s $ سرعت سنکرون بر حسب دور بر دقیقه (rpm)، $ f $ فرکانس برق شهر (در ایران $ 50 $ هرتز) و $ P $ تعداد قطبهای مغناطیسی است. چرخنده همیشه کمی کندتر از این سرعت میچرخد که به آن لغزش میگویند.
کاربرد عملی: چرخنده در دستگاههای خانگی و صنعتی
هر روزه بدون آنکه متوجه باشیم، با چرخندهها سروکار داریم. در یک ماشین لباسشویی، چرخنده موتور (که معمولاً از نوع قفسسنجابی است) دیگ لباسشویی را میچرخاند. در یک دریل برقی، چرخنده به همراه یک جعبه دنده کوچک، مته را با سرعت بالا میچرخاند. حتی در هارد دیسک کامپیوتر، یک چرخنده بسیار دقیق (موتور بدون جاروبک) دیسکهای مغناطیسی را با سرعت 7200 دور در دقیقه میچرخاند تا اطلاعات خوانده شود.
یک مثال عینی: پنکه رومیزی خود را در نظر بگیرید. وقتی دکمه را میزنید، جریان برق وارد سیمپیچهای استاتور میشود و یک میدان مغناطیسی دوار میسازد. چرخنده قفسسنجابی که از میلههای آلومینیومی ساخته شده، در این میدان شروع به دنبال کردن میدان میکند. از آنجا که چرخنده هرگز نمیتواند به طور کامل هماهنگ با میدان بچرخد (لغزش وجود دارد)، همیشه نیرو به آن وارد میشود و پنکه میچرخد.
چالشهای مفهومی درباره چرخنده
اگر چرخنده با سرعت میدان (سرعت سنکرون) بچرخد، دیگر هیچ تغییر شار مغناطیسی نسبت به هادیهای روتور رخ نمیدهد. در نتیجه جریان القایی در چرخنده صفر میشود و گشتاوری تولید نخواهد شد. بنابراین لغزش مختصر برای ادامه کار موتور ضروری است.
خیر. در برخی موتورهای بسیار ساده به نام موتور رلوکتانس۵، چرخنده فقط یک قطعه آهن نرم دندانهدار است. میدان استاتور، چرخنده را به سمتی میکشد که کمترین مقاومت مغناطیسی را داشته باشد، بدون آنکه جریانی در چرخنده باشد.
در حالت قفل شده، جریان بسیار بالایی از موتور عبور میکند (جریان قفلشده روتور). این جریان میتواند در عرض چند ثانیه سیمپیچها را بسوزاند. به همین دلیل در موتورهای بزرگ از کلیدهای حرارتی و بیمتال استفاده میشود تا در صورت قفل شدن روتور، مدار قطع شود.
چرخنده به عنوان جزئی کلیدی در موتورهای الکتریکی، وظیفه تبدیل انرژی الکتریکی به حرکت مکانیکی را بر عهده دارد. شناخت انواع آن (قفسسنجابی، سیمپیچی شده و آهنربای دائم) به انتخاب موثرتر موتور برای کاربردهای مختلف کمک میکند. مفاهیمی مانند لغزش، گشتاور و میدان دوار پایههای فیزیک ماشینهای الکتریکی هستند. با درک صحیح از چرخنده، میتوان مشکلات ساده موتورها مانند لرزش، داغ کردن یا کاهش سرعت را راحتتر تشخیص داد.
پاورقیها
۱. rotor: بخش گردان موتور که به شفت متصل است.
۲. stator: بخش ثابت موتور که میدان مغناطیسی اصلی را تولید میکند.
۳. torque: نیروی چرخشی که باعث حرکت دورانی محور میشود. واحد آن نیوتنمتر است.
۴. collector: مجموعهای از قطعات مسی جدا از هم که روی محور چرخنده نصب میشود و جریان را به سیمپیچهای در حال چرخش میرساند.
۵. reluctance motor: موتوری که چرخنده آن آهن نرم است و بدون جریان در روتور کار میکند.
