سیمچین؛ راهکاری ساده برای برش و لختکردن سیمها
۱. معرفی و جایگاه سیمچین در ابزارهای دستی

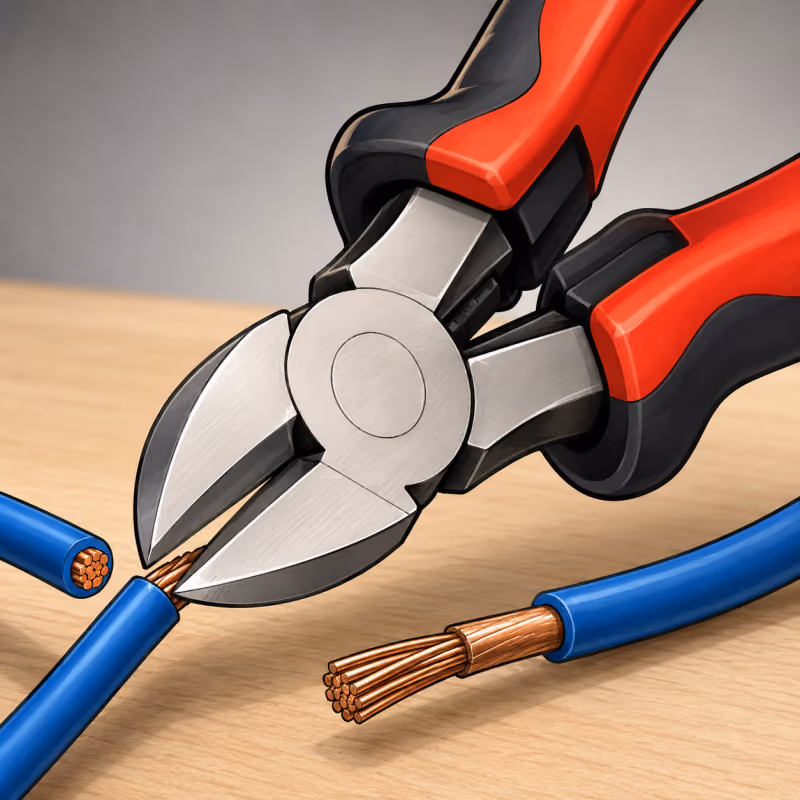

سیمچین (ابزار برش سیم و کابل) یک ابزار مکانیکی ساده اما حیاتی است که در جعبهٔ ابزار هر برقکار، تکنسین الکترونیک و حتی دانشآموز رشتهٔ کار و دانش دیده میشود. این ابزار با اعمال نیروی دست روی دو دسته، لبههای برندهٔ فولادی خود را به هم نزدیک کرده و سیم فلزی یا روکش پلاستیکی را قطع میکند. در حقیقت، سیمچین مانند یک قیچی مقاوم عمل میکند با این تفاوت که فکهای آن برای برش مواد سختتر مانند مس، آلومینیوم و گاهی فولاد نرم طراحی شدهاند[1].
در کارهای برقکشی داخلی، دو عمل اصلی بر روی سیم انجام میشود: برش سیم به طول دلخواه و جدا کردن (لخت کردن) روکش پلاستیکی از انتهای سیم برای اتصال به کلید، پریز یا مدار. در ابزارهای پیشرفتهتر (مانند سیملختکنهای ترکیبی) هر دو این عملیات با یک ابزار قابل انجام است.
۲. انواع سیمچین از نظر ساختار و کاربری
بر اساس وظیفهٔ اصلی، سیمچینها به چند گروه تقسیم میشوند که در جدول زیر ویژگیهای هر یک مقایسه شده است:
| نوع سیمچین | کاربرد اصلی | حداکثر قطر سیم قابل برش |
|---|---|---|
| سیمچین برشجانبی | برش سیمهای نازک تا متوسط مسی و آلومینیومی | 2.5 میلیمتر |
| سیمچین فشاری (لختکن خودکار) | جدا کردن روکش بدون آسیب به رشتههای هادی | 0.2 تا 6 میلیمتر (قابل تنظیم) |
| سیمچین دوکاره (برش و لختکن) | هم برش سیم و هم لخت کردن روکش در نقاط مختلف فک | 1.5 تا 4 میلیمتر |
| سیمچین بزرگ (مخصوص کابلهای ضخیم) | برش کابلهای برق اصلی تا قطر 15 میلیمتر | 15 میلیمتر (کابل مسی) |
۳. فیزیک حاکم بر عملکرد سیمچین (اهرم و تنش برشی)
هر سیمچین بر اساس قانون اهرم نوع یک کار میکند: لولا (محور چرخش فکها) به عنوان تکیهگاه، دستهها به عنوان بازوی نیروی محرکه و فک برش به عنوان بازوی مقاومت عمل میکنند. اگر فاصلهٔ دسته تا لولا $L_1$ و فاصلهٔ لولا تا نقطهٔ برش $L_2$ باشد، رابطهٔ نیروها به صورت زیر است:
برای مثال، اگر $L_1 = 10 cm$ و $L_2 = 1 cm$ و کاربر نیرویی برابر $50$ نیوتن وارد کند، نیروی برشی وارد بر سیم برابر است با:
این افزایش نیرو باعث میشود تنش برشی ایجاد شده در سیم از مقاومت نهایی ماده بیشتر شود و سیم بریده گردد.
۴. کاربرد عملی: لخت کردن صحیح سیم بدون آسیب رساندن به رشتهها
یکی از رایجترین کاربردهای سیمچین (بهویژه نوع فشاری یا سیملختکن) جدا کردن روکش پلاستیکی است. تصور کنید میخواهید یک لامپ سقفی را نصب کنید. شما یک سیم دورشتهٔ نایلونی با روکش پیویسی دارید. مراحل استاندارد به این صورت است:
- قدم اول: سیم را درون شیار متناسب با قطر سیم (معمولاً روی فک درج شده) قرار دهید.
- قدم دوم: دستهها را به آرامی فشار دهید تا تیغه روکش را برش دهد، اما نه آنقدر زیاد که به رشتههای مسی برسد.
- قدم سوم: با کشیدن سیم به سمت بیرون، روکش برش خورده جدا میشود و حدود 1 سانتیمتر هادی لخت نمایان میگردد.
در صورت استفاده از سیمچین معمولی (بدون شیار لختکن) باید با لبه تیز و دقت بسیار این کار را انجام داد، در غیر این صورت ممکن است بخشی از رشتههای سیم نیز بریده شده و سطح مقطع مؤثر کاهش یابد.
۵. چالشهای مفهومی در استفاده از سیمچین
پرسش ۱: چرا گاهی هنگام بریدن سیم با سیمچین، دو سر سیم کاملاً صاف بریده نمیشود و حالت زائدهدار پیدا میکند؟
پاسخ: این پدیده معمولاً به دلیل کند بودن لبههای برش یا قرار نگرفتن صحیح سیم بین دو فک رخ میدهد. لبههای برنده باید دقیقاً روبروی هم قرار گیرند. اگر فکها شل شده باشند، عمل برش به جای برش تمیز، باعث لهشدگی و پارگی ناهموار میشود.
پرسش ۲: آیا میتوان از یک سیمچین ساده برای لخت کردن سیمهای بسیار نازک (مثل سیمهای میناکاری شده در ترانسفورماتورها) استفاده کرد؟
پاسخ: خیر، برای سیمهای میناکاری شده با قطر کمتر از 0.5 میلیمتر، سیمچین معمولی روکش را نامنظم جدا میکند و ممکن است سیم را پاره کند. در آن موارد بهتر است از سیملختکن حرارتی یا سمباده بسیار نرم استفاده شود.
پرسش ۳: چرا روی دستهٔ برخی سیمچینها روکش پلاستیکی رنگی قرار داده شده است؟
پاسخ: این روکشها علاوه بر ایجاد راحتی (ارگونومی) و جلوگیری از لغزش، نقش عایق الکتریکی را نیز ایفا میکنند. سیمچینهای استاندارد با روکش عایق تا ولتاژ 1000 ولت را از دست کاربر دور نگه میدارند (البته هرگز روی سیمهای برقدار کار نکنید مگر با تجهیزات ویژه).
۶. نکات انتخاب و نگهداری سیمچین
برای اینکه سیمچین شما سالها کارایی خود را حفظ کند، به موارد زیر توجه کنید:
- هرگز از سیمچین برای بریدن میخ یا پیچ فولادی سخت استفاده نکنید (مگر اینکه روی ابزار درج شده باشد).
- پس از هر بار کار، لبههای برش را با پارچهٔ خشک تمیز کنید.
- به طور دورهای نقطهٔ لولا را با چند قطره روغن روانکننده چرب کنید.
- سیمچینهای بیکیفیت ممکن است پس از چند بار استفاده دچار فاصله (لقی) شده و عمل برش را نامرغوب سازند.
پاورقی
[1] معادل انگلیسی واژههای تخصصی:
- سیمچین: Wire Cutter – ابزاری دستی با دو فک برنده برای قطع سیم.
- لخت کردن سیم: Wire Stripping – عمل جدا کردن عایق پلاستیکی از هادی فلزی.
- تنش برشی: Shear Stress – نیروی موازی بر سطح مقطع تقسیم بر مساحت که باعث بریده شدن ماده میشود.
- اهرم نوع یک: Class One Lever – تکیهگاه بین نیروی محرکه و نیروی مقاومت قرار دارد (مانند قیچی و سیمچین).
